帶你進入穩壓世界‖系列一：LDO

什么是LDO?

LDO即Low Dropout Regulator，是一種低功耗的低壓差線性穩壓器，它通過內部負反饋自動調節晶體管或場效應管在線性區域所占用的電壓，從輸入電壓中獲取穩定的輸出降額電壓。

在輸入電壓或負載電流發生變化的情況下，LDO仍可以保持穩定的輸出電壓；具有極低的自有噪聲和較高的電源抑制比PSRR。

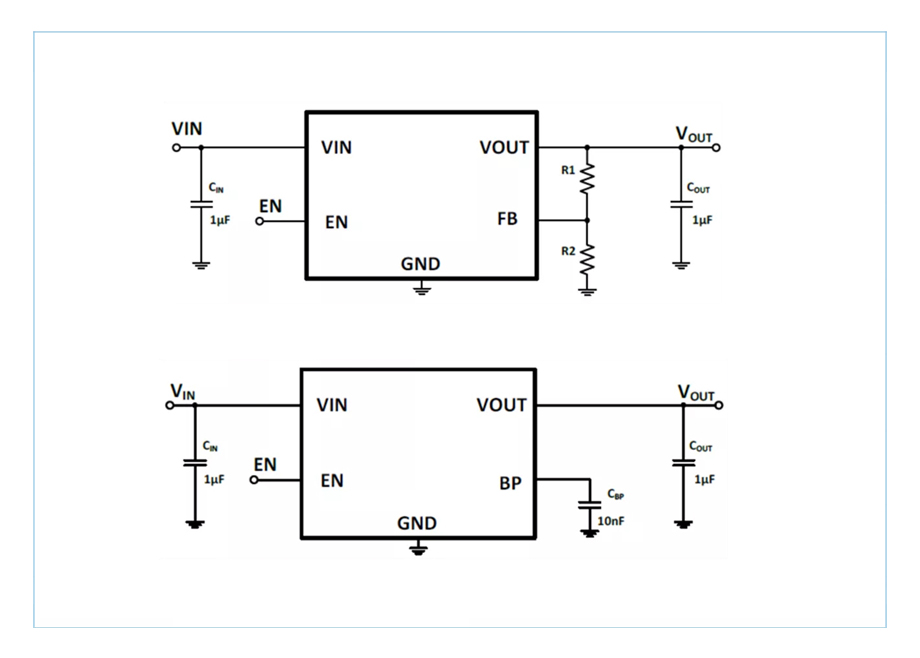

LDO腳位排列

◆ FB：可調輸出電壓(ADJ)LDO反饋取樣端。

LDO主要參數

有固定輸出電壓(Fixed)和可調輸出電壓(Adjustable)兩種。固定輸出電壓LDO使用比較方便，經過精密調整后的輸出電壓精度很高，但是其設定的輸出電壓數值均為常用電壓值(如1.2V、 2.5V、3.3V、5V等)，不可能滿足所有的應用場合要求，這時可以使用可調輸出電壓類型的LDO，只需要調整外接電阻阻值即可在一定范圍內進行輸出電壓的調整。

2.最大輸出電流 Maximum Output Current

用電設備的功率不同，要求穩壓器輸出的最大電流也不相同。

 3.壓降 Dropout Voltage

指為實現正常穩壓，輸入電壓VIN必須高出所需輸出電壓VOUT(NOM)的最小壓差，在保證輸出電壓穩定的條件下，該電壓壓差越低，線性穩壓器的性能就越好。

4.靜態電流 IQ

系統處于待機模式且在輕載或空載條件下所消耗的電流，該電流為驅動大功率調整管所必須的，它不流向負載，而是通過LDO內部流向地，因此該電流值越小越好。

5. 線性調整率 Line Regulation

描述輸出電壓隨輸入電壓線性變化的一個參數，很顯然輸出電壓的變化越小越好，一般都是幾毫伏；LDO的線性調整率越小，輸入電壓變化對輸出電壓影響越小，LDO的性能越好。

6.負載調整率 Load Regulation

負載發生變化時，輸出電壓也會相應的發生變化，一般是負載越大，輸出電壓會有所下降；負載越小輸出電壓會有所上升；負載調整率就是反應這種變化的一個量；負載調整率是眾多電源設備一個非常重要的參數，它反映了電源抑制負載干擾的能力，負載調整率越低，輸出負載對輸出電壓的影響越小，LDO的品質就越好。

7.電源抑制比  PSRR

 LDO的輸入源往往有許多干擾信號存在，PSRR反映了LDO對于這些干擾信號的抑制能力，該值越大越好，單位為分貝dB。

LDO應用

1、安防監控

2、智能家居

3、儀器儀表

4、電池供電設備
